XT30 UAV रेडियो लिंक, OFDM MIMO वीडियो ट्रांसमिशन सिस्टम 100g

100g V21 वीडियो और डेटा और RC सभी एक लिंक में (85mm*55mm*20mm)

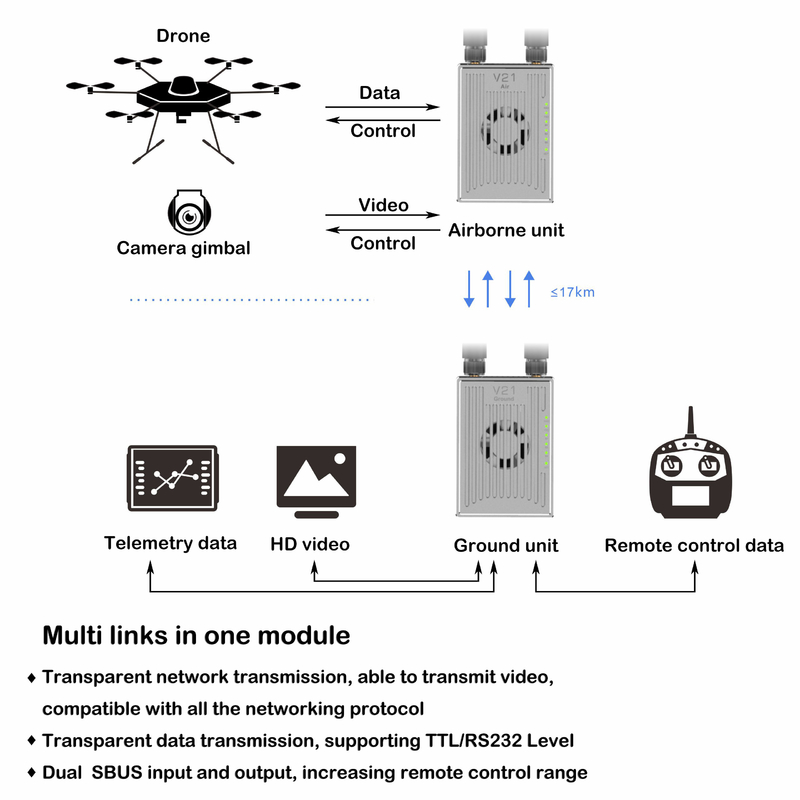

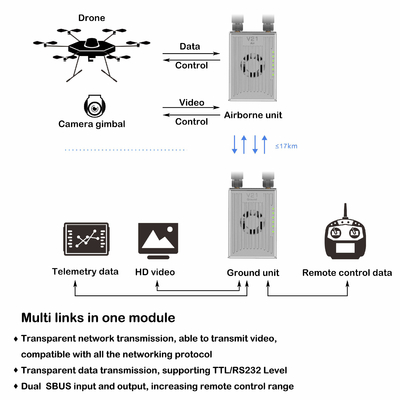

ओएफडीएम और एमआईएमओ प्रौद्योगिकियों का शोषण करने वाला ऑल-इन-वन लिंक।यह सीरियल और लैन डेटा के निरंतर प्रवाह के साथ-साथ एसबीयूएस नियंत्रण संकेतों को भी ले जा सकता है।800M, 1.4G, 2.4G बैंड के RF मॉड्यूल एकीकृत हैं, और आप सॉफ़्टवेयर में आवृत्ति को अनुकूलित कर सकते हैं।इसका वेब-आधारित कॉन्फ़िगरेशन इसे संचालित करना आसान बनाता है।

विशेषताएं

• पारदर्शी नेटवर्क ट्रांसमिशन, छवियों को प्रसारित करने में सक्षम, सभी नेटवर्क प्रोटोकॉल के साथ संगत;
• पारदर्शी डेटा ट्रांसमिशन, टीटीएल / आरएस232 स्तर का समर्थन;
• डबल एसबीयूएस इनपुट और आउटपुट, रिमोट विस्तारित रेंज बढ़ा दी गई है;
• समर्थन H264/265 इनपुट वीडियो एन्कोडिंग प्रारूप;
• बैंडविड्थ: 30 मेगाहर्ट्ज अधिकतम;
• नोड से केंद्र नोड तक संचरण विलंबता 60ms；
• समर्थन 800MH在, 1.4GHz और 2.4GHz आवृत्ति बैंड;
• सुरक्षा: अवैध पहुंच को रोकने के लिए प्रमाणीकरण मॉड्यूल का उपयोग करें।
• उपयोगकर्ता द्वारा परिभाषित एन्क्रिप्शन का समर्थन करें;
• स्पेक्ट्रम स्कैनिंग से हस्तक्षेप से बचें;
• हस्तक्षेप को कम करने के लिए आवृत्ति hopping में समर्थन

मापदंडों
आवर्त्त पट्टी:

800 मेगाहर्ट्ज (806-826 मेगाहर्ट्ज)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

आरएफ पावर: -40-25dbm (समायोज्य)

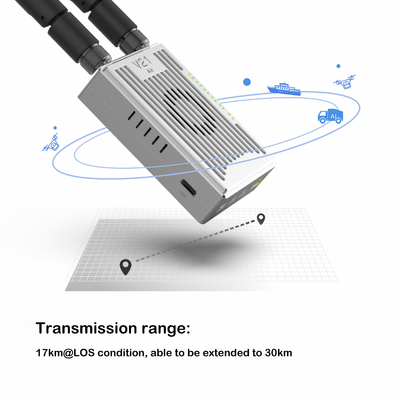

ट्रांसमिशन रेंज: 10 किमी ग्रेड @ एलओएस

वीडियो विलंबता: 20ms (Tx से Rx तक संचरण विलंबता)

बैंडविड्थ: 1.4-20M (1.4M/3M/5M/10M/20M)

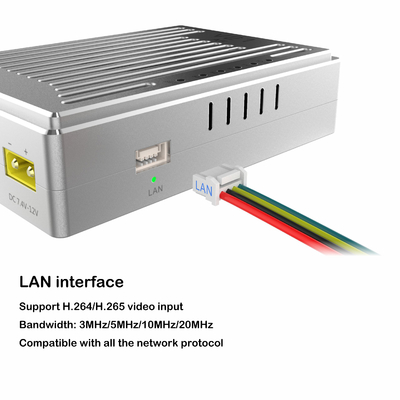

वीडियो इनपुट/आउटपुट: लैन (कनेक्टिंग आईपीसी डिवाइस/पीसी)

बिजली आपूर्ति वोल्टेज: 7.4-12V

बिजली आपूर्ति इंटरफ़ेस: XT30

ऑपरेशन चालू: 180mA

ऑपरेशन तापमान: -10 ℃ - + 50 ℃

आयाम: 85 मिमी * 55 मिमी * 20 मिमी

वजन: 100 ग्राम (एंटीना को छोड़कर)

एस-बस पोर्ट: 2*एस-बस पोर्ट

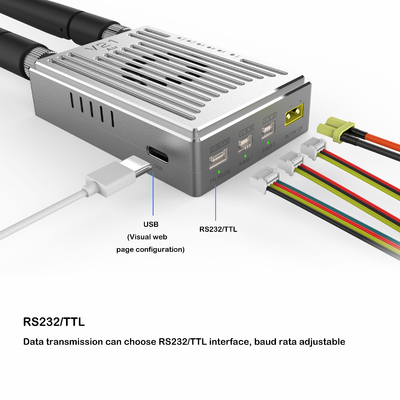

सीरियल पोर्ट: 1 * सीरियल पोर्ट (डिफ़ॉल्ट: TTL; वैकल्पिक: RS232; पूर्ण द्वैध, बॉड दर समायोज्य)
