10km 30km यूएवी रेडियो लिंक, 800M ड्रोन डेटा लिंक 2-4dB रॉड एंटीना

V40 वीडियो और टेलीमेट्री और आरसी लिंक ऑल इन वन

V40 एक मल्टी फंक्शन वायरलेस ट्रांसमिशन मॉड्यूल है।यह टेलीमेट्री डेटा और रीयल-टाइम वीडियो स्ट्रीम प्रसारित कर सकता है, और इसमें 2 * एसबीयूएस पोर्ट हैं, जो वाहन और पेलोड का नियंत्रण प्रदान करने में सक्षम हैं।

800M, 1.4G, 2.4G फ़्रीक्वेंसी बैंड के RF मॉड्यूल को एक मॉडल में एकीकृत किया गया है, सॉफ़्टवेयर में फ़्रीक्वेंसी को संशोधित किया जा सकता है।एचडीएमआई और लैन वीडियो इनपुट इंटरफेस और 3 सीरियल पोर्ट (टीटीएल और आरएस232 और आरएस 485) के साथ, एचडी वीडियो के 2 चैनल और सीरियल पोर्ट डेटा के 3 चैनल एक साथ प्रसारित किए जा सकते हैं।

संचार मोड के लिए, V40 पॉइंट टू पॉइंट, पॉइंट टू मल्टी-पॉइंट संचार का समर्थन करता है, केंद्र नोड किसी भी नोड के साथ संचार कर सकता है, जो एप्लिकेशन परिदृश्यों का बहुत विस्तार करता है।

ग्राउंड यूनिट में बिल्ट-इन वाईफ़ाई मॉड्यूल है, जिसे कंप्यूटर या मॉनिटर से वायरलेस तरीके से जोड़ा जा सकता है।

उच्च एकीकरण बिजली की खपत और उत्पाद के आयाम को बहुत कम कर देता है, जो विशेष रूप से जटिल अनुप्रयोग के लिए उपयुक्त है।

विशेषताएं

• एक डिवाइस में बहु-कार्य, एक में वीडियो और टेलीमेट्री और आर लिंक

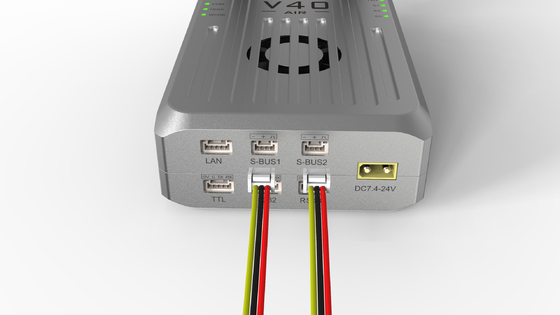

• विभिन्न इंटरफेस: एचडीएमआई और लैन पोर्ट, 2 * एसबीयूएस पोर्ट, 3 * सीरियल पोर्ट;सभी एक साथ काम कर सकते हैं
• एक में 3 आवृत्ति मॉड्यूल
• सपोर्ट पॉइंट टू पॉइंट, पॉइंट टू मल्टीपॉइंट कम्युनिकेशन

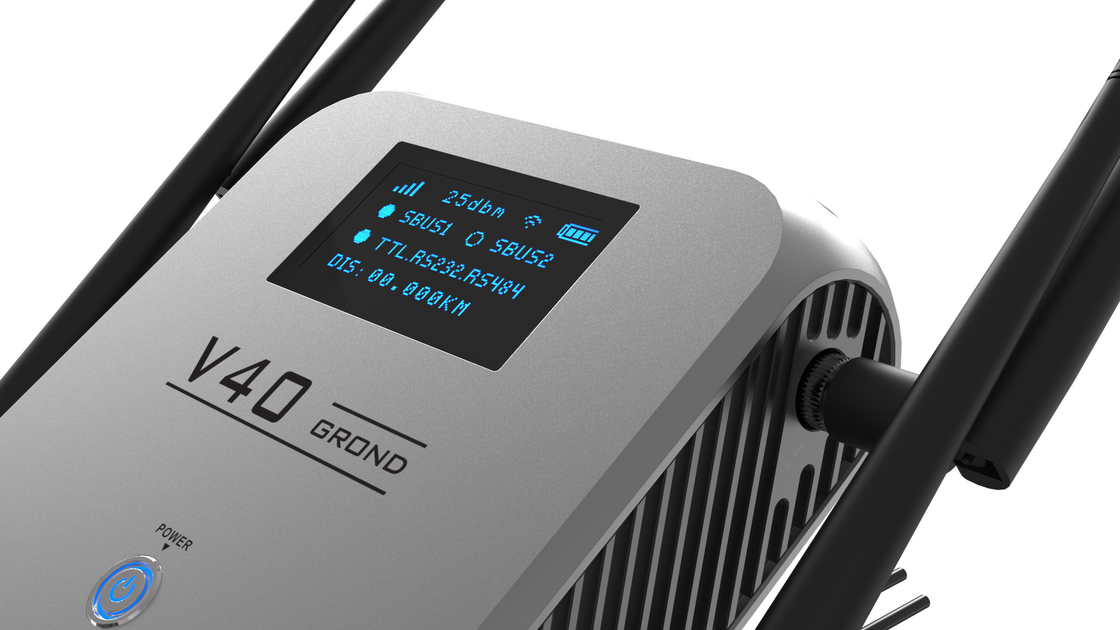

• काम करने की स्थिति देखने के लिए डिस्प्ले स्क्रीन के साथ ग्राउंड यूनिट
• अंतर्निहित वाईफ़ाई मॉड्यूल के साथ ग्राउंड यूनिट, वायरलेस रूप से फोन, पैड या कंप्यूटर से कनेक्ट करने में सक्षम

मापदंडों

संपूर्ण

आवृत्ति:

800 मेगाहर्ट्ज: 806-826 मेगाहर्ट्ज

1.4GHz: 1427.9-1447.9MHz

2.4GHz: 2401.5-2481.5MHz)

ट्रांसमिशन रेंज: 10 किमी ग्रेड

बैंडविड्थ: 3M/5M/10M/20M (समायोज्य)

वीडियो विलंबता: <=300ms

हवाई इकाई

आरएफ शक्ति: 300mW-2W

बिजली आपूर्ति बंदरगाह: XT30

बिजली की आपूर्ति वोल्टेज: 12-24v

ऑपरेशन चालू: 470mA@12V बिजली की आपूर्ति

ऑपरेशन तापमान: -35 ℃ ~ + 60 ℃

एंटीना: 2-4dB रॉड एंटीना

एसबीयूएस पोर्ट: 2 * एस-बस पोर्ट

सीरियल पोर्ट: टीटीएल * 1 और आरएस 232 * 1 और आरएस 485 * 1

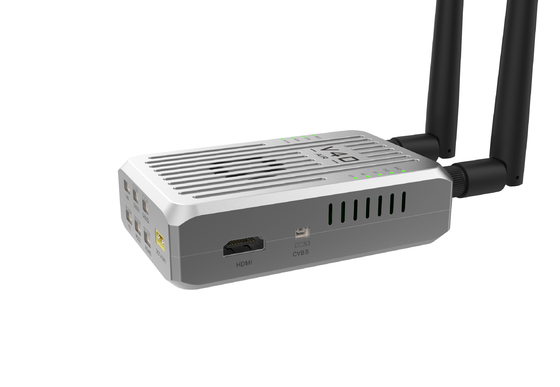

वीडियो इनपुट: LAN*1, HDMI*1, CVBS*1

आयाम: 117 मिमी (एल) * 70 मिमी (डब्ल्यू) * 30 मिमी (एच)

वजन: 236 ग्राम (एंटेना को छोड़कर)

ग्राउंड यूनिट

आरएफ शक्ति: 300mW-2W (समायोज्य)

बिजली आपूर्ति इंटरफ़ेस: XT30 12V

चार्जिंग पोर्ट: DC12.6V (विमानन प्लग / GH1.25)

बिल्ट-इन बैटरी क्षमता: 6800mAh

धीरज: 10h पूरी क्षमता के साथ

वाईफ़ाई डेटा दर: 144 एमबीपीएस-300 एमबीपीएस

एंटीना: 2-4dB रॉड एंटीना और 8-9dB फाइबरग्लास एंटीना;

एसबीयूएस पोर्ट: 2 * एस-बस पोर्ट INTPUT

सीरियल पोर्ट: टीटीएल * 1 और आरएस 232 * 1 और आरएस 485 * 1

वीडियो आउटपुट: लैन * 2

आयाम: 139 मिमी (एल) * 139 मिमी (डब्ल्यू) * 48 मिमी (एच)

वजन: 1045g (एंटेना को छोड़कर)
