13.3in 1920x1080 ड्रोन HID USB फंक्शन के लिए मोबाइल ग्राउंड कंट्रोल स्टेशन:

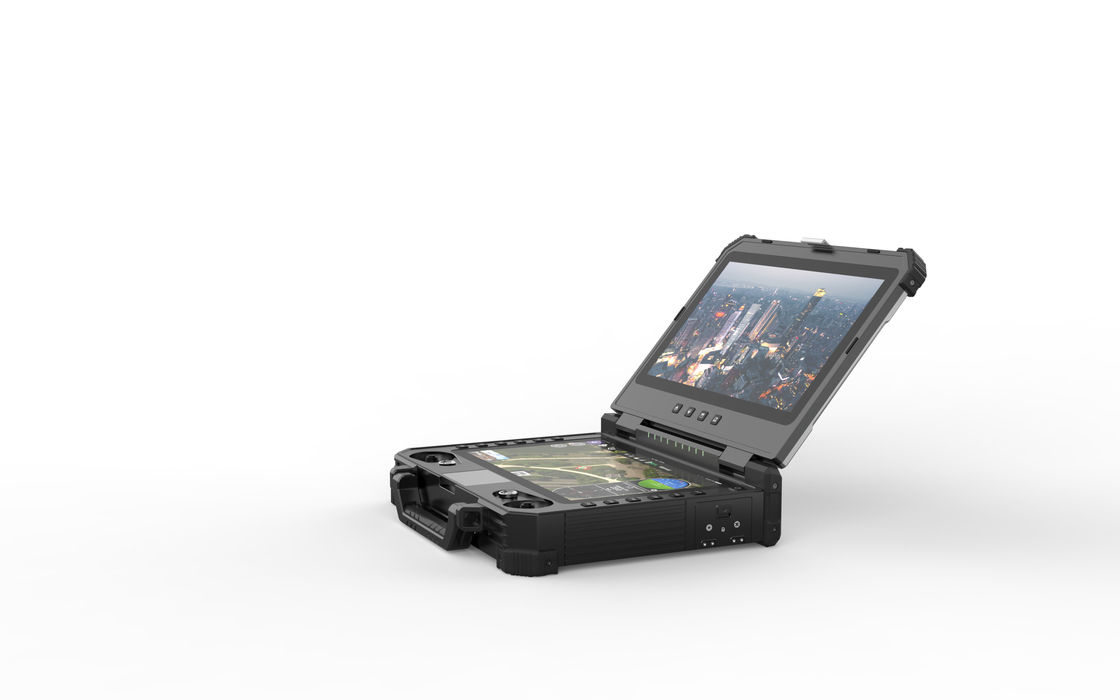

रक्षा और मानवयुक्त विमानन में T40 मोबाइल डुअल स्क्रीन ग्राउंड कंट्रोल स्टेशन

इंटेल-आधारित पीसी पर निर्मित T40, एक सार्वभौमिक नियंत्रण समाधान है जिसे न केवल यूएवी के लिए बल्कि ग्राउंड रोबोट, आरओवी और अन्य रिमोट-नियंत्रित उपकरणों के लिए भी कॉन्फ़िगर किया जा सकता है।यह एक डुअल-स्क्रीन रिमोट कंट्रोल स्टेशन है जो 13.3in 1920*1080 1000CCD स्क्रीन और 12.1in 1280*800 1500CCD स्क्रीन प्रदान करता है।

दोहरी स्क्रीन के साथ, यह एक अत्यधिक एकीकृत प्रणाली है और इसमें वीडियो ट्रांसमिशन, डेटा ट्रांसमिशन, रिमोट कंट्रोल, वीडियो डिस्प्ले और औद्योगिक-ग्रेड कंप्यूटर जैसे कार्य हैं।

उपयोग के लिए 4 जॉयस्टिक हैं, यह पारंपरिक आरसी एक्सेस का भी समर्थन करता है।HID USB फ़ंक्शन जोड़ें।विभिन्न इनपुट और आउटपुट पोर्ट तीसरे पक्ष के संचार उपकरण के साथ एकीकृत होना सुविधाजनक बनाते हैं।

इसकी उच्च विश्वसनीयता और शक्तिशाली क्षमताएं इसे रक्षा, कानून प्रवर्तन, निगरानी, ​​​​मानचित्रण और सर्वेक्षण जैसे अनुप्रयोगों के लिए उपयुक्त बनाती हैं।

विशेषताएं

हल्के, कॉम्पैक्ट आकार, कुल वजन केवल 5.98kg

उच्च परिभाषा, उच्च चमक दोहरी टच स्क्रीन, सूरज की रोशनी देखने योग्य

27 भौतिक चैनल, उपयोगकर्ता प्रत्येक चैनल को पसंदीदा बटन, स्विच और जॉयस्टिक में स्व-परिभाषित कर सकता है

छिपाई यूएसबी समारोह

बाजार में किसी भी डेटा लिंक के साथ संगत।

मापदंडों

संपूर्ण

कुल वजन: 5.98kg

आयाम: 354 मिमी (एल) * 280 मिमी (डब्ल्यू) * 80 मिमी (एच)

ऑपरेशन तापमान: -20 ℃ - + 60 ℃

बैटरी क्षमता: 16.8V/13600mAh (बाहरी बैटरी भी समर्थित)

धीरज: 3h@पूर्ण बैटरी क्षमता

संचार तंत्र:

V30 (10 किमी ग्रेड)

V21 (10 किमी ग्रेड)

3 . का समर्थन^{तृतीय}पार्टी संचार

एंटेना: 4dBi रॉड एंटीना/10dBi फाइबर-ग्लास एपॉक्सी एंटीना (अन्य एंटेना भी बाहरी रूप से जुड़े हो सकते हैं)

संगणक

डिस्प्ले स्क्रीन: 13.3 इंच 1920*1080 1000सीसीडी (टॉप स्क्रीन);

12.1 इंच 1280*800 1500सीसीडी (निचला स्क्रीन)

ऑपरेटिंग सिस्टम: win10/लिनक्स

CPU: Intel i7 8565U (मानक) / Intel 10500U (भविष्य के लिए अपग्रेड)

मेमोरी: 8G (मानक)

भंडारण: 256GB एसएसडी (मानक)

नेटवर्क: वाईफ़ाई, ब्लूटूथ (मानक) / 4 जी (वैकल्पिक)

रिमोट कंट्रोल सिस्टम

भौतिक चैनल: 27

मुख्य जॉयस्टिक: 2 (हॉल सेंसर के साथ औद्योगिक जॉयस्टिक)

सहायक घुमाव: 4

कुंजी बटन: 12

कीस्ट्रोक्स का अनुकरण करें: 7

रिमोट कंट्रोल विलंबता: 30ms

रिमोट कंट्रोल फ़ंक्शन: दोहरी एसबीयूएस स्वतंत्र आउटपुट, वाहन और पेलोड को एक साथ नियंत्रित करने में सक्षम

मानव इंटरफ़ेस: यूएसबी छिपाई डिवाइस

इंटरफेस

सीरियल पोर्ट: RS232*3, SBUS इन/आउट

बाहरी इंटरफ़ेस: यूएसबी 3.0, लैन, एचडीएमआई इन, वीजीए आउट, हाई-फाई

चार्जिंग पोर्ट: DC16.8V

हवाई इकाई

वी30 एचडीएमआई (10 किमी ग्रेड वीडियो और डेटा और आरसी लिंक)

आवृत्ति: 800MHz/1.4GHz/2.4GHz (एक में 3 आवृत्ति मॉड्यूल, सॉफ़्टवेयर में आवृत्ति को बदला जा सकता है)

ट्रांसमिशन रेंज: 10km@LOS कंडीशन

बैंडविड्थ: 10/20 मेगाहर्ट्ज

डेटा दर: 2-12 एमबीपीएस

पावर वोल्टेज: 7.4-12v

आरएफ पावर: 0.1w-1w (समायोज्य)

ऑपरेशन करंट: 260mA@12v पावर इनपुट

वीडियो परिभाषा समर्थित: 1080P60 मैक्स

वजन: 120 ग्राम (एंटेना को छोड़कर)

आयाम: 91 मिमी * 57 मिमी * 20 मिमी

इंटरफेस

वीडियो इनपुट इंटरफ़ेस: एचडीएमआई और सीवीबीएस

यूएआरटी पोर्ट: 1

एसबीयूएस पोर्ट: 2

बिजली आपूर्ति इंटरफ़ेस: XT30

वी21 लैन(10 किमी ग्रेड वीडियो और डेटा और आरसी लिंक)

आवृत्ति: 800MHz/1.4GHz/2.4GHz (एक में 3 आवृत्ति मॉड्यूल, सॉफ़्टवेयर में आवृत्ति को बदला जा सकता है)

ट्रांसमिशन रेंज: 10km@LOS कंडीशन

बैंडविड्थ: 1.4M-20MHz (1.4M/3M/5M/10M/20M)

डेटा दर: 2-12 एमबीपीएस

पावर वोल्टेज: 7.4-12v

आरएफ पावर: 0.1w-1w (समायोज्य)

ऑपरेशन करंट: 260mA@12v पावर इनपुट

वीडियो परिभाषा समर्थित: 1080P60 मैक्स

वजन: 120 ग्राम (एंटेना को छोड़कर)

आयाम: 91 मिमी * 57 मिमी * 20 मिमी

इंटरफेस

वीडियो इनपुट इंटरफ़ेस: एचडीएमआई और सीवीबीएस

यूएआरटी पोर्ट: 1

एसबीयूएस पोर्ट: 2

बिजली आपूर्ति इंटरफ़ेस: XT30
