ड्रोन के लिए ग्राउंड कंट्रोल सिस्टम 5.98 किग्रा संगत पिक्सहॉक

T40 बहुमुखी शक्तिशाली हैंडहेल्ड ग्राउंड कंट्रोल स्टेशन Pixhawk, Autopilot . के साथ संगत

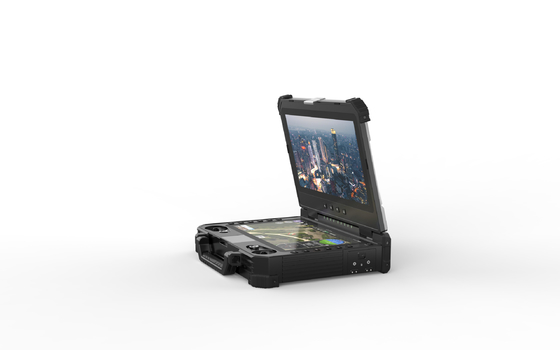

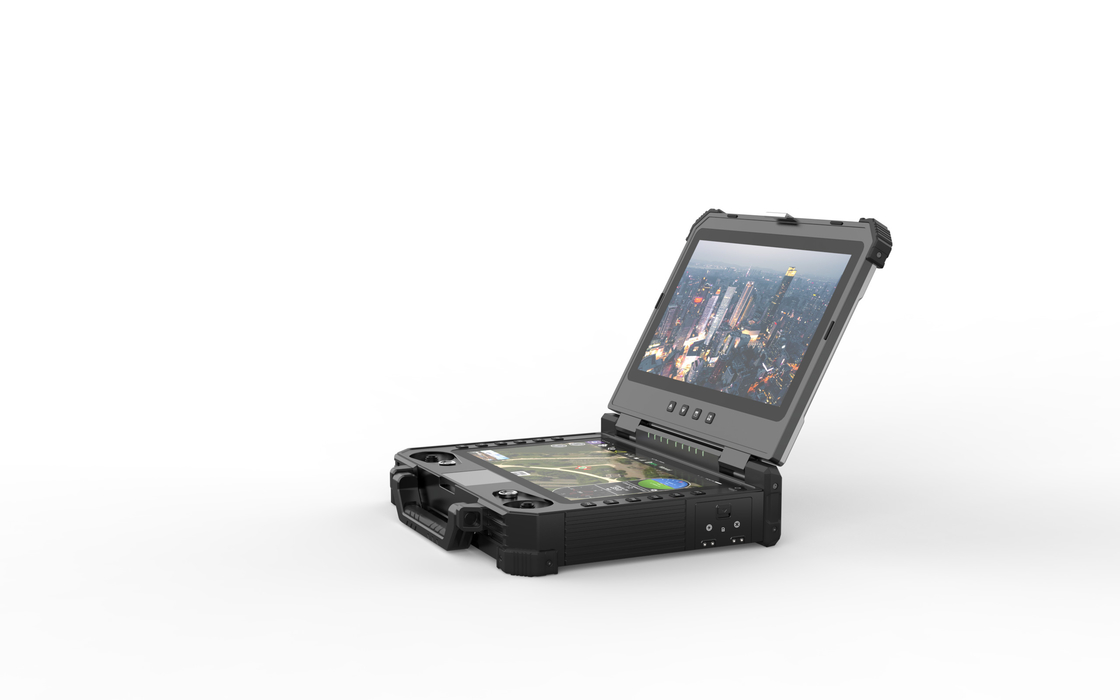

T40 एक पूरी तरह से एकीकृत पेशेवर ग्राउंड कंट्रोल स्टेशन है जो इंटेल-आधारित पीसी और 3-इन-1 वीडियो और टेलीमेट्री और आरसी लिंक के आसपास बनाया गया है।यह डुअल अल्ट्रा एचडी डिस्प्ले के साथ आता है जो सूरज की रोशनी में पढ़ने योग्य होते हैं।

दोहरी स्क्रीन के साथ, यह एक अत्यधिक एकीकृत प्रणाली है और इसमें वीडियो ट्रांसमिशन, डेटा ट्रांसमिशन, रिमोट कंट्रोल, वीडियो डिस्प्ले और औद्योगिक-ग्रेड कंप्यूटर जैसे कार्य हैं।

रिमोट कंट्रोल सिस्टम में उपयोग के लिए 4 जॉयस्टिक हैं, यह पारंपरिक आरसी एक्सेस का भी समर्थन करता है।T40 की एक प्रमुख विशेषता रिमोट कंट्रोल कॉन्फ़िगरेशन इंटरफ़ेस है, जो उपयोगकर्ताओं को जॉयस्टिक, स्विच और बटन के लिए 27 भौतिक चैनल असाइन करने की अनुमति देता है।

बिल्ट-इन 16.8V ली-आयन बैटरी के साथ, यह 3.5Hs तक का ऑपरेशन समय प्रदान कर सकता है।ऑपरेशन समय बढ़ाने के लिए बिजली की आपूर्ति के लिए बाहरी बैटरी का भी उपयोग किया जा सकता है।यह ग्राहकों को बहुत सुविधा प्रदान करता है क्योंकि इसे कभी भी, कहीं भी इस्तेमाल किया जा सकता है।लगभग किसी भी मानव रहित विमान और अधिकांश ओपन-सोर्स ऑटोपायलट सिस्टम को सिस्टम के साथ जोड़ा जा सकता है।

इसकी उच्च विश्वसनीयता और शक्तिशाली क्षमताएं इसे रक्षा, कानून प्रवर्तन, निगरानी, ​​​​मानचित्रण और सर्वेक्षण जैसे अनुप्रयोगों के लिए उपयुक्त बनाती हैं।

विशेषताएं

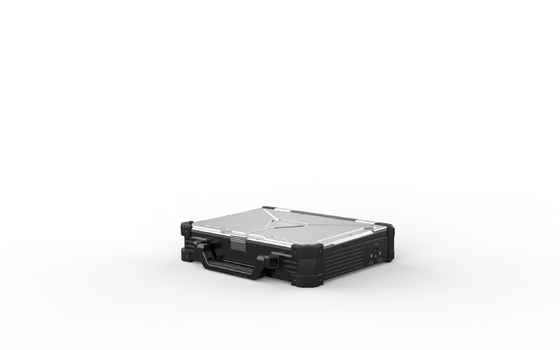

विमानन ग्रेड एल्यूमीनियम खोल, कुल वजन केवल 5.98kg है।

उच्च परिभाषा और चमक और विस्तारित टचपैड के साथ दोहरी टच स्क्रीन।

इंटेल-आधारित पीसी पर निर्मित, वास्तविक औद्योगिक-ग्रेड जीसीएस

विभिन्न बाहरी इंटरफेस, जिन्हें 3 . के साथ एकीकृत किया जा सकता है^{तृतीय}पार्टी डेटा लिंक

USB HID फ़ंक्शन, उपयोगकर्ता के लिए आगे का विकास करना आसान है

मापदंडों

संपूर्ण

कुल वजन: 5.98kg

आयाम: 354 मिमी (एल) * 280 मिमी (डब्ल्यू) * 80 मिमी (एच)

ऑपरेशन तापमान: -20 ℃ - + 60 ℃

बैटरी क्षमता: 16.8V/13600mAh (बाहरी बैटरी भी समर्थित)

धीरज: 3h@पूर्ण बैटरी क्षमता

संचार तंत्र:

V30 (10 किमी ग्रेड)

V21 (10 किमी ग्रेड)

3 . का समर्थन^{तृतीय}पार्टी संचार

एंटेना: 4dBi रॉड एंटीना/10dBi फाइबर-ग्लास एपॉक्सी एंटीना (अन्य एंटेना भी बाहरी रूप से जोड़े जा सकते हैं)

संगणक

डिस्प्ले स्क्रीन: 13.3 इंच 1920*1080 1000सीसीडी (टॉप स्क्रीन);

12.1 इंच 1280*800 1500सीसीडी (निचला स्क्रीन)

ऑपरेटिंग सिस्टम: win10/लिनक्स

CPU: Intel i7 8565U (मानक) / Intel 10500U (भविष्य के लिए अपग्रेड)

मेमोरी: 8G (मानक)

भंडारण: 256GB एसएसडी (मानक)

नेटवर्क: वाईफ़ाई, ब्लूटूथ (मानक) / 4 जी (वैकल्पिक)

रिमोट कंट्रोल सिस्टम

भौतिक चैनल: 27

मुख्य जॉयस्टिक: 2 (हॉल सेंसर के साथ औद्योगिक जॉयस्टिक)

सहायक घुमाव: 4

कुंजी बटन: 12

कीस्ट्रोक्स का अनुकरण करें: 7

रिमोट कंट्रोल विलंबता: 30ms

रिमोट कंट्रोल फ़ंक्शन: दोहरी एसबीयूएस स्वतंत्र आउटपुट, वाहन और पेलोड को एक साथ नियंत्रित करने में सक्षम

मानव इंटरफ़ेस: यूएसबी छिपाई डिवाइस

इंटरफेस

सीरियल पोर्ट: RS232*3, SBUS इन/आउट

बाहरी इंटरफ़ेस: यूएसबी 3.0, लैन, एचडीएमआई इन, वीजीए आउट, हाई-फाई

चार्जिंग पोर्ट: DC16.8V

हवाई इकाई

वी30 एचडीएमआई (10 किमी ग्रेड वीडियो और डेटा और आरसी लिंक)

आवृत्ति: 800MHz/1.4GHz/2.4GHz (एक में 3 आवृत्ति मॉड्यूल, सॉफ़्टवेयर में आवृत्ति को बदला जा सकता है)

ट्रांसमिशन रेंज: 10km@LOS कंडीशन

बैंडविड्थ: 10/20 मेगाहर्ट्ज

डेटा दर: 2-12 एमबीपीएस

पावर वोल्टेज: 7.4-12v

आरएफ पावर: 0.1w-1w (समायोज्य)

ऑपरेशन करंट: 260mA@12v पावर इनपुट

वीडियो परिभाषा समर्थित: 1080P60 मैक्स

वजन: 120 ग्राम (एंटेना को छोड़कर)

आयाम: 91 मिमी * 57 मिमी * 20 मिमी

इंटरफेस

वीडियो इनपुट इंटरफ़ेस: एचडीएमआई और सीवीबीएस

यूएआरटी पोर्ट: 1

एसबीयूएस पोर्ट: 2

बिजली आपूर्ति इंटरफ़ेस: XT30

वी21 लैन(10 किमी ग्रेड वीडियो और डेटा और आरसी लिंक)

आवृत्ति: 800MHz/1.4GHz/2.4GHz (एक में 3 आवृत्ति मॉड्यूल, सॉफ़्टवेयर में आवृत्ति को बदला जा सकता है)

ट्रांसमिशन रेंज: 10km@LOS कंडीशन

बैंडविड्थ: 1.4M-20MHz (1.4M/3M/5M/10M/20M)

डेटा दर: 2-12 एमबीपीएस

पावर वोल्टेज: 7.4-12v

आरएफ पावर: 0.1w-1w (समायोज्य)

ऑपरेशन करंट: 260mA@12v पावर इनपुट

वीडियो परिभाषा समर्थित: 1080P60 मैक्स

वजन: 120 ग्राम (एंटेना को छोड़कर)

आयाम: 91 मिमी * 57 मिमी * 20 मिमी

इंटरफेस

वीडियो इनपुट इंटरफ़ेस: एचडीएमआई और सीवीबीएस

यूएआरटी पोर्ट: 1

एसबीयूएस पोर्ट: 2

बिजली आपूर्ति इंटरफ़ेस: XT30
