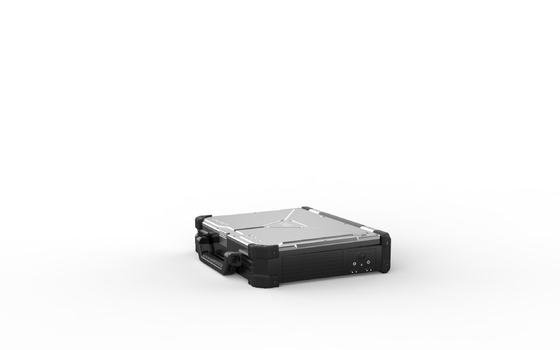

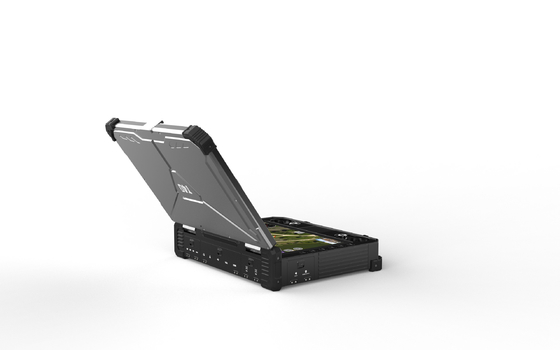

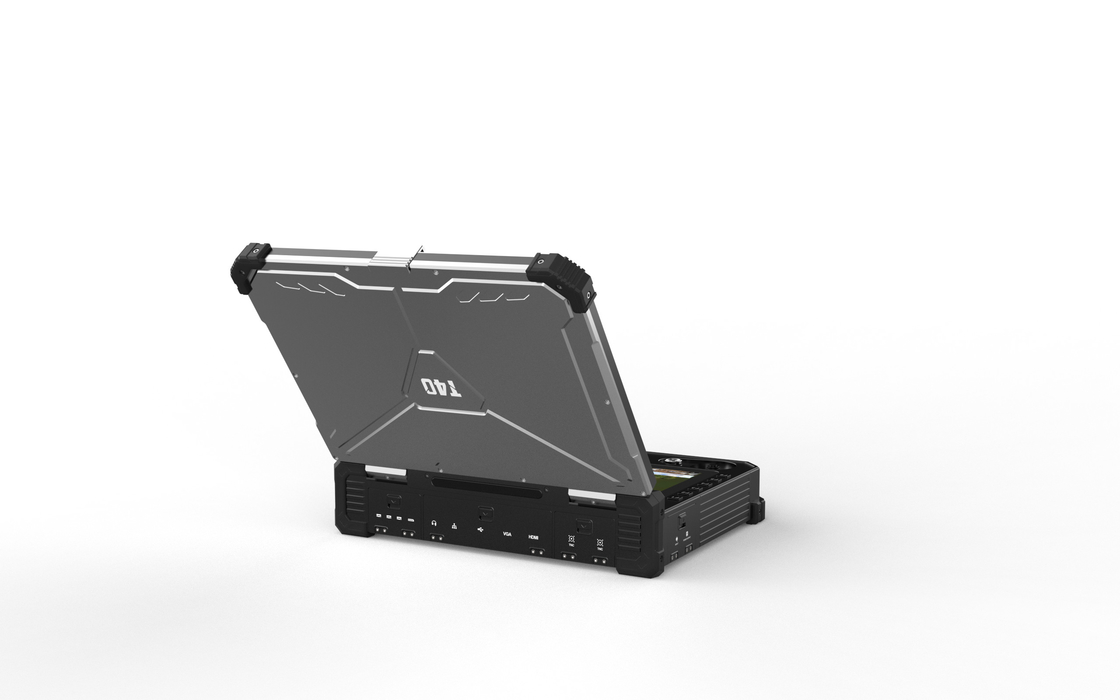

13.3 इंच DIY ड्रोन ग्राउंड कंट्रोल स्टेशन, 30ms यूएवी ग्राउंड स्टेशन

T40 प्रोफेशनल ऑल-इन-वन ड्रोन ग्राउंड स्टेशन किसी भी फिक्स्ड-विंग या मल्टीरोटर यूएवी के साथ संगत है

दोहरी स्क्रीन के साथ रिमोट ग्राउंड स्टेशन टी40 में एक 13.3 इंच 1920*1080 1000सीसीडी और एक 12.1 इंच 1280*800 1500सीसीडी शामिल है।डिस्प्ले पूरी तरह से सूरज की रोशनी में पढ़ने योग्य हैं।यह सभी प्रकार के यूएवी, यूजीवी, रोबोट और अन्य रिमोट-नियंत्रित वाहनों के लिए एक सार्वभौमिक ग्राउंड कंट्रोल स्टेशन है।

रिमोट कंट्रोल सिस्टम में उपयोग के लिए 4 जॉयस्टिक हैं, यह पारंपरिक आरसी एक्सेस का भी समर्थन करता है।दोहरे SBUS आउटपुट और इनपुट के साथ, उपयोगकर्ता पसंदीदा जॉयस्टिक, स्विच और बटन के लिए 27 चैनल असाइन कर सकता है।

विभिन्न इनपुट और आउटपुट पोर्ट तीसरे पक्ष के संचार उपकरण के साथ एकीकृत होना सुविधाजनक बनाते हैं।

इस प्रणाली के साथ सभी प्रकार के मानव रहित विमान और ऑटोपायलट सिस्टम को जोड़ा जा सकता है।

बीहड़ जमीन नियंत्रण प्रणाली यूएवी, यूजीवी, आरओवी (दूर से संचालित वाहन), और अन्य रोबोट वाहनों के आदेश और नियंत्रण के लिए आदर्श हैं।

विशेषताएं

यूनिवर्सल ऑफ-द-शेल्फ ग्राउंड कंट्रोल स्टेशन

इंटेल-आधारित पीसी पर निर्मित, वास्तविक औद्योगिक-ग्रेड जीसीएस

विमानन ग्रेड एल्यूमीनियम खोल, कुल वजन केवल 5.98kg

पसंद के लिए विंडोज और लिनक्स ओएस

कम विलंबता रिमोट कंट्रोल, 30ms

अंतर्निहित 16.8V ली-आयन बैटरी, बिजली की आपूर्ति के लिए बाहरी बैटरी का भी समर्थन करती है

मापदंडों

संपूर्ण

कुल वजन: 5.98kg

आयाम: 354 मिमी (एल) * 280 मिमी (डब्ल्यू) * 80 मिमी (एच)

ऑपरेशन तापमान: -20 ℃ - + 60 ℃

बैटरी क्षमता: 16.8V/13600mAh (बाहरी बैटरी भी समर्थित)

धीरज: 3h@पूर्ण बैटरी क्षमता

संचार तंत्र:

V30 (10 किमी ग्रेड)

V21 (10 किमी ग्रेड)

3 . का समर्थन^{तृतीय}पार्टी संचार

एंटेना: 4dBi रॉड एंटीना/10dBi फाइबर-ग्लास एपॉक्सी एंटीना (अन्य एंटेना भी बाहरी रूप से जुड़े हो सकते हैं)

संगणक

डिस्प्ले स्क्रीन: 13.3 इंच 1920*1080 1000सीसीडी (टॉप स्क्रीन);

12.1 इंच 1280*800 1500सीसीडी (निचला स्क्रीन)

ऑपरेटिंग सिस्टम: win10/लिनक्स

CPU: Intel i7 8565U (मानक) / Intel 10500U (भविष्य के लिए अपग्रेड)

मेमोरी: 8G (मानक)

भंडारण: 256GB एसएसडी (मानक)

नेटवर्क: वाईफ़ाई, ब्लूटूथ (मानक) / 4 जी (वैकल्पिक)

रिमोट कंट्रोल सिस्टम

भौतिक चैनल: 27

मुख्य जॉयस्टिक: 2 (हॉल सेंसर के साथ औद्योगिक जॉयस्टिक)

सहायक घुमाव: 4

कुंजी बटन: 12

कीस्ट्रोक्स का अनुकरण करें: 7

रिमोट कंट्रोल विलंबता: 30ms

रिमोट कंट्रोल फ़ंक्शन: दोहरी एसबीयूएस स्वतंत्र आउटपुट, वाहन और पेलोड को एक साथ नियंत्रित करने में सक्षम

मानव इंटरफ़ेस: यूएसबी छिपाई डिवाइस

इंटरफेस

सीरियल पोर्ट: RS232*3, SBUS इन/आउट

बाहरी इंटरफ़ेस: यूएसबी 3.0, लैन, एचडीएमआई इन, वीजीए आउट, हाई-फाई

चार्जिंग पोर्ट: DC16.8V

हवाई इकाई

वी30 एचडीएमआई (10 किमी ग्रेड वीडियो और डेटा और आरसी लिंक)

आवृत्ति: 800MHz/1.4GHz/2.4GHz (एक में 3 आवृत्ति मॉड्यूल, सॉफ़्टवेयर में आवृत्ति को बदला जा सकता है)

ट्रांसमिशन रेंज: 10km@LOS कंडीशन

बैंडविड्थ: 10/20 मेगाहर्ट्ज

डेटा दर: 2-12 एमबीपीएस

पावर वोल्टेज: 7.4-12v

आरएफ पावर: 0.1w-1w (समायोज्य)

ऑपरेशन करंट: 260mA@12v पावर इनपुट

वीडियो परिभाषा समर्थित: 1080P60 मैक्स

वजन: 120 ग्राम (एंटेना को छोड़कर)

आयाम: 91 मिमी * 57 मिमी * 20 मिमी

इंटरफेस

वीडियो इनपुट इंटरफ़ेस: एचडीएमआई और सीवीबीएस

यूएआरटी पोर्ट: 1

एसबीयूएस पोर्ट: 2

बिजली आपूर्ति इंटरफ़ेस: XT30

वी21 लैन(10 किमी ग्रेड वीडियो और डेटा और आरसी लिंक)

आवृत्ति: 800MHz/1.4GHz/2.4GHz (एक में 3 आवृत्ति मॉड्यूल, सॉफ़्टवेयर में आवृत्ति को बदला जा सकता है)

ट्रांसमिशन रेंज: 10km@LOS कंडीशन

बैंडविड्थ: 1.4M-20MHz (1.4M/3M/5M/10M/20M)

डेटा दर: 2-12 एमबीपीएस

पावर वोल्टेज: 7.4-12v

आरएफ पावर: 0.1w-1w (समायोज्य)

ऑपरेशन करंट: 260mA@12v पावर इनपुट

वीडियो परिभाषा समर्थित: 1080P60 मैक्स

वजन: 120 ग्राम (एंटेना को छोड़कर)

आयाम: 91 मिमी * 57 मिमी * 20 मिमी

इंटरफेस

वीडियो इनपुट इंटरफ़ेस: एचडीएमआई और सीवीबीएस

यूएआरटी पोर्ट: 1

एसबीयूएस पोर्ट: 2

बिजली आपूर्ति इंटरफ़ेस: XT30
